Réseau électrique français : pourquoi l'électricité voyage à 400 000 volts
De la centrale à votre prise, l'électricité descend un véritable escalier de tensions : 400 000, 225 000, 63 000, 20 000 puis 230 volts. Premier volet de notre série sur le réseau français : pourquoi ces étages, et qui gère quoi.
Par Frédéric Vagner · Publié le
Quand vous branchez votre bouilloire, l'électricité qui la fait chauffer a peut-être été produite à plusieurs centaines de kilomètres, dans une centrale nucléaire de la vallée du Rhône, un barrage alpin ou un parc éolien en mer. Pour arriver jusqu'à votre prise, elle a voyagé sous une tension de 400 000 volts, puis elle a été « abaissée » plusieurs fois, comme on descend les marches d'un escalier, jusqu'aux 230 volts de votre logement.
Pourquoi ce parcours en plusieurs étapes ? Pourquoi ne pas tout faire à la même tension ? Qui gère chaque morceau du réseau ? Ce premier volet de notre série consacrée au réseau électrique français pose les bases. Les suivants détailleront le travail de RTE au quotidien, les échanges avec les pays voisins et l'organisation territoriale du réseau.
Tension, intensité, puissance : trois mots pour tout comprendre
Pour comprendre le réseau, il faut d'abord trois notions simples. L'image la plus parlante est celle de l'eau dans un tuyau.
- La tension (en volts, V) correspond à la pression de l'eau. C'est la « force » qui pousse les électrons dans le câble.
- L'intensité (en ampères, A) correspond au débit : la quantité d'électricité qui passe chaque seconde.
- La puissance (en watts, W) est le produit des deux : puissance = tension × intensité. C'est l'énergie réellement transportée à chaque instant.
Conséquence directe : pour transporter une même puissance, on peut soit utiliser une forte intensité sous une faible tension, soit une faible intensité sous une forte tension. Sur le papier, le résultat est le même. Dans la réalité, la différence est énorme.
Pourquoi monter si haut en tension ?
Un câble électrique n'est jamais parfait : il oppose une petite résistance au passage du courant, et une partie de l'énergie se transforme en chaleur. C'est ce qu'on appelle l'effet Joule. Or ces pertes augmentent avec le carré de l'intensité : si l'intensité double, les pertes sont multipliées par quatre.
Prenons un exemple concret : transporter 1 000 mégawatts, l'équivalent de la production d'un gros réacteur nucléaire.
- Sous 400 000 volts (en triphasé), il faut environ 1 450 ampères par câble. C'est beaucoup, mais des conducteurs en aluminium de quelques centimètres de diamètre le supportent très bien.
- Sous 20 000 volts, il faudrait près de 29 000 ampères. Les câbles devraient être gigantesques, chaufferaient énormément, et une grande partie de l'énergie serait perdue en route.
Voilà pourquoi l'électricité des grandes centrales est immédiatement « élevée » à très haute tension, dans un poste de transformation situé à la sortie de la centrale. Grâce à cela, les pertes sur le réseau de transport restent limitées à environ 2 % de l'électricité acheminée en France.
Alors pourquoi ne pas tout faire à 400 000 volts ?
Si la très haute tension est si efficace, pourquoi ne pas l'amener jusqu'au pied des immeubles ? Parce que la tension a aussi un coût.
- L'isolation : plus la tension est élevée, plus l'électricité « cherche » à s'échapper. Il faut de grands isolateurs, de longues chaînes de verre ou de composite, et des distances importantes entre les câbles et le sol.
- La sécurité : à 400 000 volts, un arc électrique peut se former à plusieurs mètres d'un câble. Impossible d'installer cela dans une rue.
- Le coût : un pylône 400 kV mesure souvent 50 mètres ou plus, et les postes de transformation occupent plusieurs hectares.
- Les besoins : une maison consomme quelques kilowatts. Utiliser une ligne capable de transporter des milliers de mégawatts pour l'alimenter n'aurait aucun sens.
Le réseau est donc organisé comme le réseau routier : des autoroutes pour les grandes distances, des nationales pour irriguer les régions, des départementales, puis des rues pour desservir chaque maison. Chaque niveau de tension est un compromis entre efficacité du transport et facilité de raccordement.

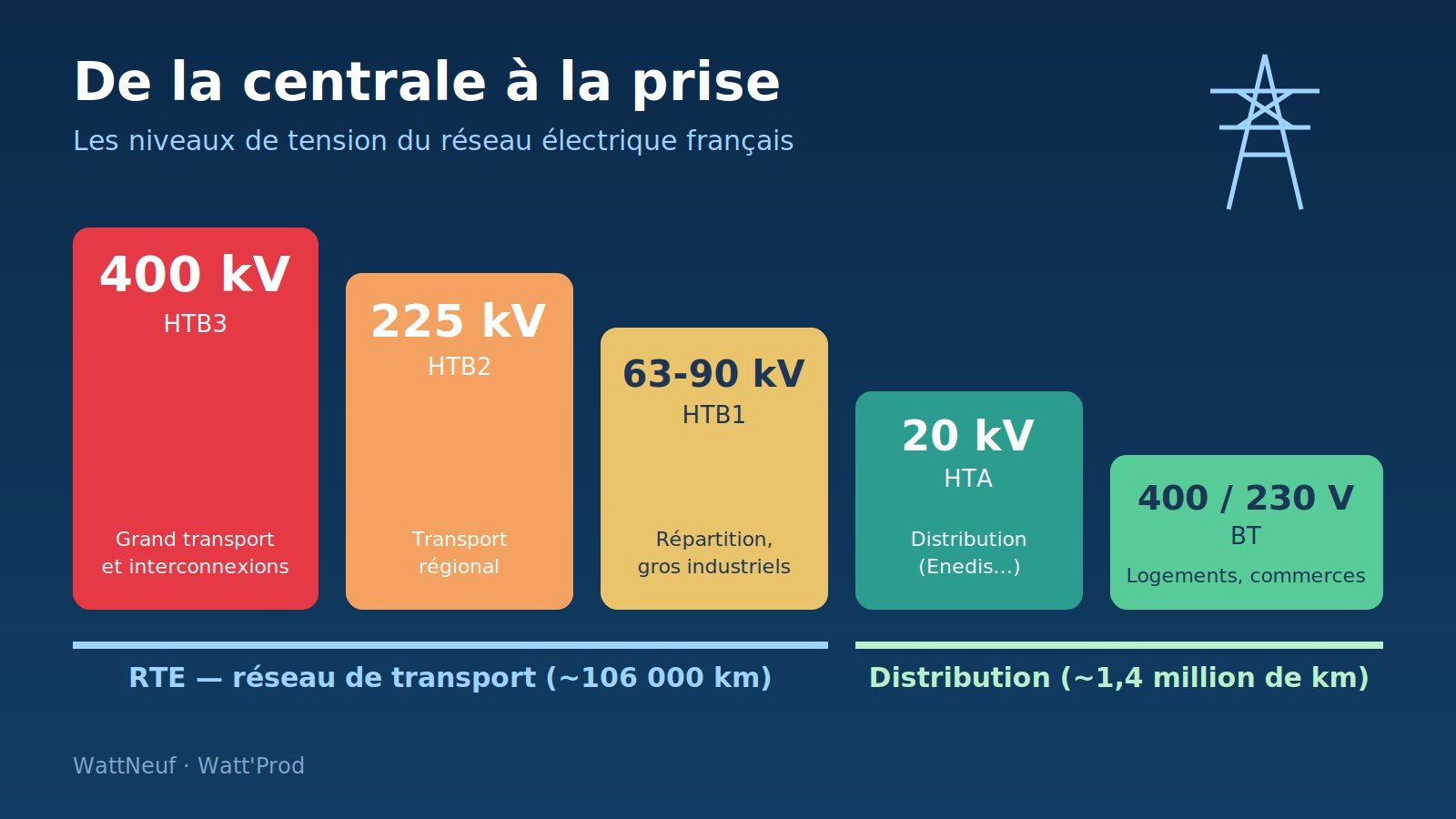

Les domaines de tension : HTB, HTA et BT
En France, la réglementation classe les tensions en grands « domaines », qui déterminent notamment les règles de sécurité applicables aux travaux :
| Domaine | Tensions utilisées en France | Rôle principal | Gestionnaire |
|---|---|---|---|
| HTB3 | 400 kV | Grand transport national et interconnexions | RTE |
| HTB2 | 225 kV (et quelques lignes 150 kV) | Transport vers les grandes régions et les agglomérations | RTE |
| HTB1 | 63 kV et 90 kV (et un peu de 45 kV) | Répartition régionale, gros sites industriels | RTE |
| HTA | 20 kV principalement (parfois 15 kV) | Distribution dans les villes et les campagnes | Enedis ou entreprise locale |
| BT | 400 V triphasé / 230 V monophasé | Logements, commerces, petites entreprises | Enedis ou entreprise locale |
Pour fixer les idées : la basse tension (BT) va jusqu'à 1 000 volts en courant alternatif, la HTA couvre la plage de 1 000 à 50 000 volts, et la HTB tout ce qui dépasse 50 000 volts.
Les étages du réseau, un par un
Le 400 000 volts : les autoroutes de l'électricité
C'est l'ossature du système. Les lignes 400 kV relient les grands centres de production, en particulier les centrales nucléaires, aux grandes zones de consommation, et assurent les échanges avec les pays voisins. Ce réseau a surtout été construit à partir des années 1970, au moment du grand programme nucléaire. Il est maillé : chaque grand poste est relié à plusieurs autres, si bien qu'une ligne en panne peut être contournée par d'autres chemins.
Le 225 000 volts : les grandes nationales
Le 225 kV est plus ancien : il s'est développé après la Seconde Guerre mondiale, pendant la reconstruction. Il fait le lien entre le 400 kV et les réseaux régionaux, alimente directement les grandes agglomérations et certains très gros industriels (sidérurgie, chimie, data centers). Les lignes à 400 et 225 kV représentent un peu moins de la moitié des quelque 106 000 kilomètres du réseau de transport.
Le 63 000 et le 90 000 volts : la répartition régionale
C'est le réseau dit « de répartition ». Il quadrille chaque région et achemine l'électricité vers les postes sources, véritables portes d'entrée du réseau de distribution. Il alimente aussi des industriels de taille moyenne. Le choix entre 63 kV et 90 kV est surtout historique : avant la nationalisation de 1946, chaque compagnie régionale avait ses propres standards, et la France en a hérité une mosaïque que RTE harmonise progressivement. On trouve encore des restes de 150 kV et de 45 kV dans certaines régions.
Le 20 000 volts : la distribution
Dans les postes sources (il en existe plus de 2 000 en France), des transformateurs abaissent la tension à 20 kV. Commence alors le réseau de distribution, beaucoup plus long : environ 1,4 million de kilomètres de lignes moyenne et basse tension, soit 35 fois le tour de la Terre. Le 20 kV traverse les campagnes sur de petits poteaux en béton ou circule sous les trottoirs en ville. Il alimente directement les PME, les supermarchés et les bâtiments tertiaires importants.
Le 400/230 volts : jusqu'à votre compteur
Dernière marche : les postes de distribution publique, ces petites cabines grises qu'on croise au coin des rues ou les transformateurs perchés sur un poteau à la campagne. Ils abaissent le 20 kV en 400 V triphasé. Entre deux des trois fils de phase, on mesure 400 V ; entre une phase et le neutre, 230 V. C'est cette dernière tension qui alimente la plupart des logements, en monophasé.
Les postes électriques, ces échangeurs méconnus
Si les lignes sont les routes, les postes électriques sont les échangeurs. RTE en exploite environ 2 900. Un poste n'abrite pas seulement des transformateurs : il contient aussi des disjoncteurs capables de couper en quelques centièmes de seconde des courants énormes en cas de court-circuit, des sectionneurs pour isoler une portion du réseau lors des travaux, des jeux de barres qui permettent d'aiguiller l'électricité d'une ligne à l'autre, et toute une électronique de protection et de télécommande.
La plupart des postes ne comptent aucun personnel sur place : ils sont pilotés à distance depuis les centres de conduite de RTE. Nous y reviendrons dans le prochain article.
Pourquoi du triphasé et du 50 hertz ?
Le réseau français fonctionne en courant alternatif : le sens du courant s'inverse 50 fois par seconde, d'où les « 50 hertz ». L'alternatif s'est imposé à la fin du XIXe siècle pour une raison simple : il permet d'utiliser des transformateurs, des appareils sans pièce mobile qui changent la tension avec un rendement excellent. En courant continu, cette opération était impossible à l'époque.
Le triphasé, lui, consiste à transporter trois courants alternatifs décalés d'un tiers de période. C'est pour cela que les lignes haute tension portent leurs câbles par groupes de trois. Ce système transporte plus de puissance avec moins de matière qu'un simple circuit à deux fils, et il fait tourner naturellement les moteurs électriques. Toute l'Europe continentale fonctionne à 50 Hz, de façon parfaitement synchronisée : c'est l'une des clés des échanges entre pays.
Aérien ou souterrain ?
Sur les 106 000 kilomètres du réseau de transport, environ 6 % seulement sont enterrés. Ce n'est pas un choix esthétique : enterrer une ligne coûte nettement plus cher, et la chaleur dégagée par les câbles se dissipe beaucoup moins bien dans le sol que dans l'air. Pour le 400 kV, l'enfouissement reste réservé à de courtes distances. En revanche, la plupart des nouvelles liaisons à 225 kV et en dessous sont désormais souterraines, et la quasi-totalité des nouveaux réseaux de distribution le sont aussi.
Le réseau est aussi un patrimoine vieillissant : son âge moyen avoisine les 50 ans. Son renouvellement et son adaptation aux énergies renouvelables, souvent dispersées sur le territoire, font partie des grands chantiers des prochaines décennies.
Qui fait quoi ?
Le système électrique français repose sur une répartition claire des rôles :
- Les producteurs (EDF, Engie, TotalEnergies, des centaines de producteurs éoliens et solaires…) fabriquent l'électricité.
- RTE (Réseau de transport d'électricité) gère seul l'ensemble du réseau de 63 à 400 kV en métropole continentale. Créé en 2000 lors de l'ouverture du marché, il est aujourd'hui détenu par EDF à 50,1 % et par la Caisse des Dépôts à 49,9 %, avec une gestion indépendante imposée par la loi.
- Les gestionnaires de distribution prennent le relais à partir des postes sources : Enedis sur environ 95 % du territoire, et une centaine d'entreprises locales de distribution (comme Électricité de Strasbourg ou Gérédis dans les Deux-Sèvres) ailleurs. Fait souvent méconnu : les réseaux de distribution appartiennent aux communes ou à leurs syndicats d'énergie, qui en confient l'exploitation à ces entreprises par contrat de concession.
- Les fournisseurs (EDF, TotalEnergies, Octopus, Mint…) vous vendent l'électricité et vous envoient la facture, mais ne possèdent pas le réseau.
- La Commission de régulation de l'énergie (CRE) contrôle l'ensemble et fixe le tarif d'utilisation des réseaux (le TURPE), une part de votre facture qui finance RTE et les distributeurs.
Ce qu'il faut retenir
- L'électricité voyage à très haute tension pour limiter les pertes, qui augmentent avec le carré de l'intensité.
- Elle est ensuite abaissée par étapes : 400 kV, 225 kV, 63 ou 90 kV, 20 kV, puis 400/230 V.
- RTE gère le transport (63 à 400 kV), Enedis et les entreprises locales gèrent la distribution (20 kV et basse tension).
- Le réseau fonctionne en courant alternatif triphasé à 50 Hz, synchronisé avec toute l'Europe continentale.
Dans le prochain épisode : comment RTE maintient, seconde après seconde, l'équilibre parfait entre production et consommation, et ce qui se passe quand cet équilibre est menacé.
